一、电流电压传感器电源如何选择？

闭环传感器在选取供电电源时，需要特别注意。基于闭环原理的电流或者电压传感器，其电流损耗IC 可分为两部分，一部分是传感器内部固定损耗，另一部分是被测电流或电压导致的输出损耗。(IS).第二部分可计算如下：

• A、对于电流传感器：IS输出电流=原边峰值电流×变比
• B、对于电压传感器: IS 输出电流=（原边峰值电压/原边电阻)×变比

二、只有单电源供电时，电流传感器如何工作？

绝大多数的闭环传感器是需要使用用于双极性电源的（例如±15V）。然而，如果只测量单向电流，很多传感器也可以工作在单极性电源下。此时，必须考虑以下几点 (solution is not valid for DV and DVL family)：

• 电源电压应等于规格书中标示的正电压和负电压之和（例如±15 V的传感器应使用﹢30V电源）。
• 测量电阻和最大工作电流的选择不能使传感器输出功耗过大（请联系莱姆以获得正确的测量电阻取值范围）。

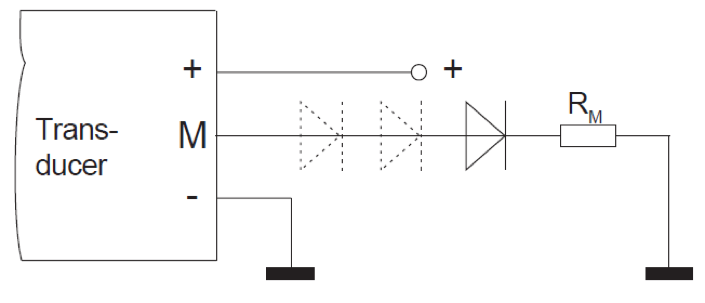

• 输出级的设计是用于双极性电源条件下，输出端必须串联二极管来实现最小的输出偏置电压，而不是产生一个零点偏移（见下图）：
•
• 注意：LEM产品线中有一些专门工作于于单极性电源的传感器，建议在合适工作条件下首选进行电子设计。
• 请联系我们，以获取莱姆LEM电流电压传感器更多资讯和样品支持。
